产品名称：JCB12数控锥齿轮铣齿机
JCB20/JCB32是我公司第二代数控锥齿轮铣齿机，采用西门子840D数控操作系统，为六轴五联动数控机床。
本机床是以滑板式刀架及立柱直线运动替代原铣齿机摇台机构，取消摇台、滚道、摇台蜗轮副，实现无间隙高速运动；机床采用卧式布局，床身、立柱、刀轴箱、工件箱均具有良好的结构及运动刚性，高精度双导程蜗轮副及精密主轴使机床分度更加准确。
本机床可加工正交或非正交弧齿锥齿轮，也可加工准双曲面齿轮。
本机床在原来小模数机床的基础上，增加了B轴联动，可实现刀倾法的加工工艺。
本机床既满足了多品种小批量产品的生产，又可以适应成批大规模生产需求。
本机型适应烟草机械，电动工具行业和纺织机械等行业所需小模数弧齿锥齿轮的生产需求。
参数表：
型号 | JCB20 | JCB32 |
最大加工直径 (mm) | 200 | 320 |
最大加工模数 (mm) | 4 | 6 |
最大传动比 | 10：1 | 10：1 |
最大齿面宽度 (mm) | 30 | 50 |
（砂轮）铣刀盘直径（inch） | 2″~6″ | 2 1/2″~7 1/2″ |
刀盘主轴转速 (rpm) | 100～500 | 120～350 |
工件主轴转速（rpm） | 0-30 | 0-30 |
工件主轴锥孔大端直径（mm） | Φ44.399 | Φ70 |
工件主轴锥孔锥度 | 莫氏5号 | 1:20锥度 |
机床外形尺寸（mm） | 3500×2200×2300 | 4400×2500×2600 |
主机重量（kg） | 4000 | 6500 |

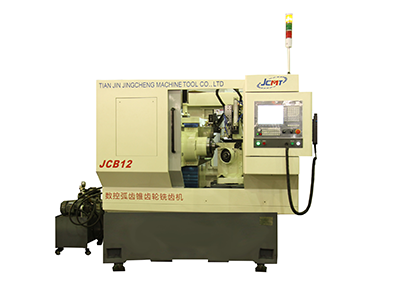

效果图：
